電子滅蠅器電路圖 《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
 電子滅蠅器簡單易制,對一切飛到滅蠅器電網上的蒼蠅,均能殲滅。
電子滅蠅器簡單易制,對一切飛到滅蠅器電網上的蒼蠅,均能殲滅。
原理分析:

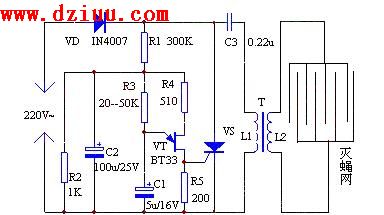

  該裝置電路如圖1 。整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器,其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷
。整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器,其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷 ,市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后,C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時,可控硅又自動關斷。如此反復循環,在變壓器的次級L2就獲得了高壓脈沖電壓,這一電壓加在由許多等距離金屬絲組成的電網上,電網下設有誘餌,蒼蠅嗅到誘餌而來,著落時觸及電網而被電死,死蠅從網距空間自動下落,達到自動滅蠅的效果。《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
,市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后,C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時,可控硅又自動關斷。如此反復循環,在變壓器的次級L2就獲得了高壓脈沖電壓,這一電壓加在由許多等距離金屬絲組成的電網上,電網下設有誘餌,蒼蠅嗅到誘餌而來,著落時觸及電網而被電死,死蠅從網距空間自動下落,達到自動滅蠅的效果。《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
 《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
 《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
