555制作逆變器電路圖集
555制作逆變器電路圖集 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

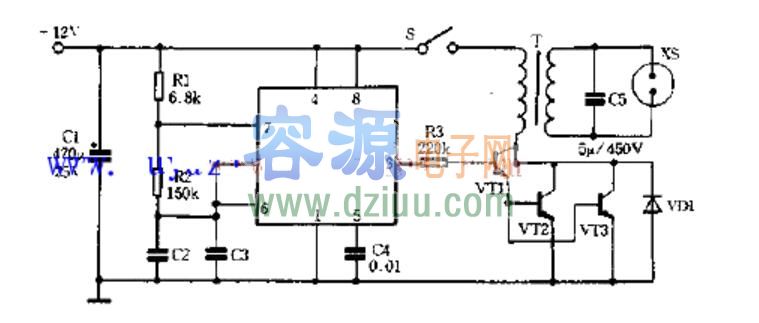

555作逆變器電路一：簡易高頻逆變器電路
555定時器成本低，性能可靠，只
外接幾個電阻、電容，就可以實現多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖產生與變換電路。它也常
定時器廣泛應用于儀器儀表、家用電器、電子測量及自動控制等
。它內部
兩個電壓比較器，三個等值串聯電阻，一個RS觸發器，一個放電管T及功率輸出級。它提供兩個基準電壓VCC/3和2VCC/3。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
555作逆變器電路二：家用逆變器電路

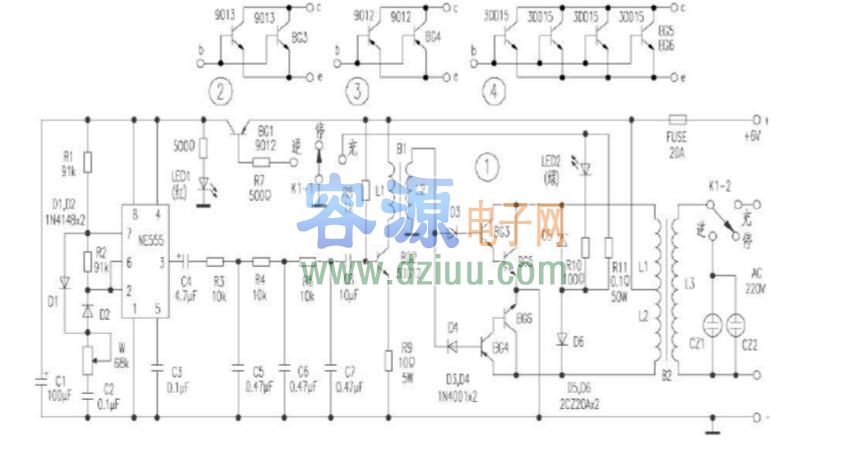

工作原理電路見圖1。當把開關K1打向“逆變”
時，BG1導通，由時基電路NE555及外圍元件組成的無穩態多諧振蕩器開始振蕩，其充、放電時間常數可調節。
選擇R1=R2，則輸出脈沖的占空比為50%，該多諧振蕩器的振蕩頻率f=1，443/（R1+R2+2W）C2，圖中的元件數值可使振蕩頻率調在50Hz，振蕩脈沖由役腳輸出，波形為方波，該方波經C4耦合，R3、C5積分變為三角波，
三角波又經R4、C6，第二次積分和R5、C7第三次積分，變為近似的正弦波，通過C8耦合到BG2，由BG2放大后在B1的L2線圈上輸出。當L2上端電壓為正時，D4截止，D3導通，使BG4、BG6截止，BG3、BG5導通，電流由電瓶正極-B2的L1-BG5-電瓶負極;當L2上端電壓為負時，D3截止，D4導通，使BG3、BG5截止，BG4、BG6導通，電流由電瓶正極-B2的L2-BG6一電瓶負極。BG5、BG6交替導通、截止，經變壓器B2合成正負對稱的正弦波，并由L3升壓送至逆變輸出插座CZ1、CZ2，供用電器使用，
LED1（紅色）亮，指示逆變
。
當開關打向“充電”時，市電經變壓器B2降壓、D5、D6全波整流、R11限流后對電瓶充電，LED2（綠色）亮，指示充電。
555作逆變器電路四：典型逆變器電路

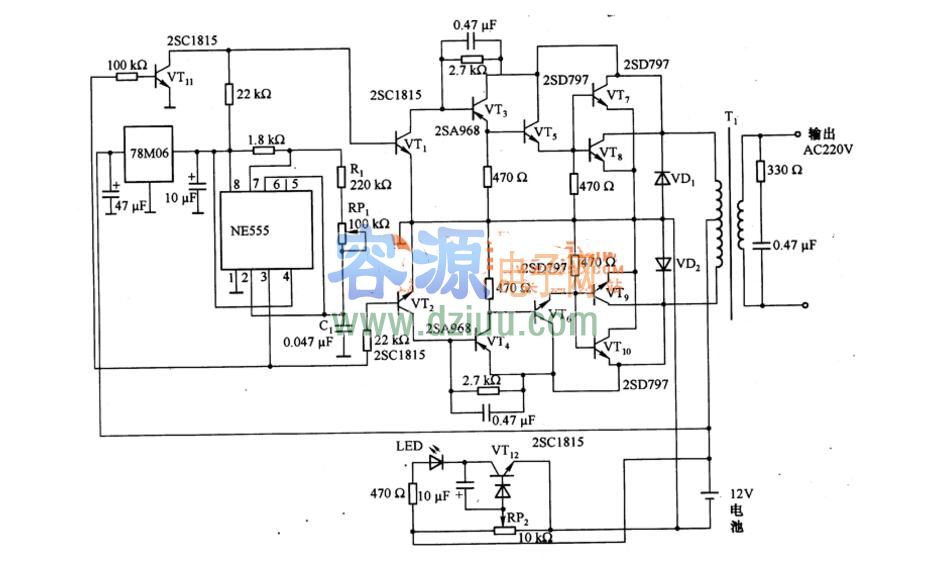

如圖是由NE555等構成的逆變器電路，它將蓄電池的十12V直流電壓變換為220V的交流輸出電壓。電路中，NE555為振蕩電路，振蕩頻率由R1、RP1的阻值和C1決定，調節RP1的阻值，使其為50HZ。NE555的3腳輸出脈沖信號，一路直接加到VT2的基極，另一路經VT11反相器加到VT1的基極，VT1，和VT2得到相位差180°的脈沖電壓，該脈沖電壓經VT1和VT2進行整形，再經VT3和VT4進行脈沖放大，驅動由VT5、VT7、VT8和VT6、VT9、VT10構成的功率放大器。功率放大器開關工作可將+12V電池電壓變換為方波電壓，該電壓經升壓變壓器T1變為220V的方波交流輸出電壓。VD1和VD2為浪涌吸收二極管，VT12，等為阻止電池過放電的電路，78M06為NE555提供+6V穩定的工作電壓。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
