自制太陽能手機充電器
現在大多充電器都是
交流電進行充電，但對于長時間在室外活動的朋友
，手機充電器就沒法用了，我本人就喜歡釣魚，
出去
好幾天，手機充電一個問題了，本文中給朋友介紹一款自制太陽能手機充電器電路，簡單實用，制作方便、調試簡單等優勢。使用太陽能來對電池充電，麻煩的事是
地球在轉動，太陽光線不
固定不變，太陽能電池發出的電壓顯然也不恒定：
本電路特別采用了TL497型集成電路，它是一種“開關電源控制器”。這種集成塊，當輸入電壓降低時，它會自動把輸出電壓升高，
輸入電流也必然自動
。因而在
范圍內，此充電器對電池的充電電流基本上是穩定的。 <<小提示 ：
你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》

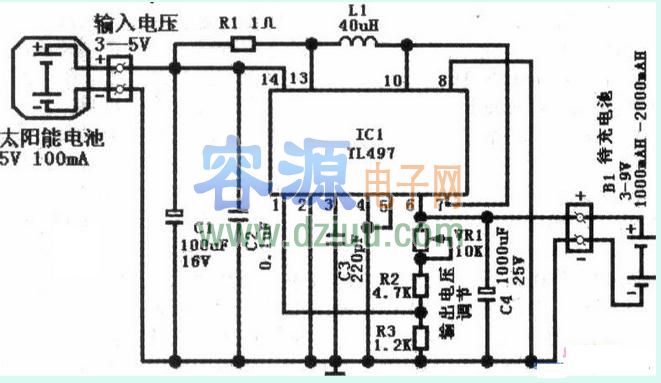

該充電器電路見下圖
，可見TL497
上是起到一種開關型直流一直流變換開關電源的升壓電感，為方便起見，使用色碼電感焊上去
。電池充電器
C3決定著開關頻率，當C3 =220pF時開關頻率為50kHz，

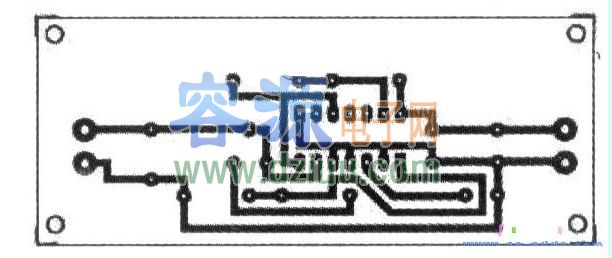

IC1內部有一個比較器，用VR1調節輸出電壓：當輸出電流為470mA ~500mA時，IC1的輸入電壓即使增高到15V時IC1也能承受；R1是保護集成塊的輸入限流電阻。下圖是此充電器整個電路的印刷電路板。太陽能電池板采用5V/100mA的一片。溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
電路空載調試：先不接欲充電池，把裝好的電路中的太陽能電池板置于較弱的陽光下，調節VR1使其置于最大值，
輸出電壓應該為15V。若把太陽能電池板處于強光下，那么充電器電路的空載輸出電壓便會達到18V~20V，這就說明電路工作正常，沒有問題了。充電調試：先找4只5號或7號待充鎳鎘( NiCd)或鎳氫(NiHM)電池，串聯后準備接入電路。空載時調節VR1，使輸出電壓為5.8V（比電池額定電壓高1V）
把電池接入電路，充電電流估計為50mA，若電池容量為500mAh，則充10小時，若陽光較弱，充12小時肯定能充滿。容－源－電－子－網－為你提供技術支持
