基于555感性開關式電源電路圖
基于555感性開關式電源電路圖
文中應用555
控制器件，電路簡單，元器件也很小，可以很方便制作，其中VT2 VT3是擴流三極管，要選用大功率三極管，下面介紹工作原理：

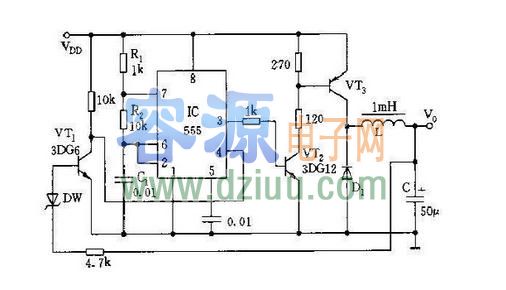

如圖
，555和R1、R2、C1組成無穩態多諧振蕩器，振蕩頻率約在10kHz,占空比接近50%.VT2、VT3擴大電流用的開關管使用。當振蕩方波為高電平時，VT2、VT3導通，向LC放電；為低電平時，L中的儲能通過續流二極管回路向負載供電。當過壓時，DW擊穿，VT1飽和導通，c極呈低電平（《0.7V），使555復位、停振，起穩壓和動態平衡作用。 <<小提示 ：
你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
