推薦太陽能用密封式鉛酸蓄電池充電器電路圖
密封式鉛酸電池內部有很大的能量損耗，這是個嚴重問題。在某些
下，在幾個星期內沒有通過涓流充電電流，就
引起電池
失去充電能力。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

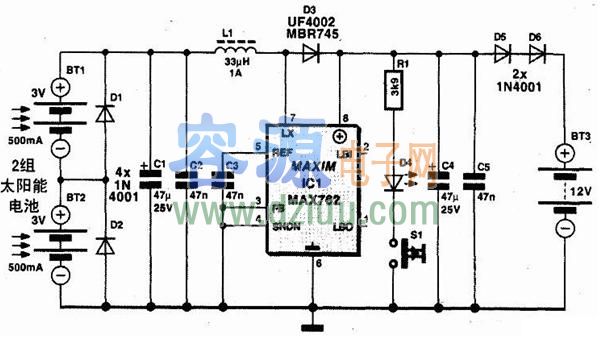

本文介紹的電路可以防止這種的發生。2組3V的太陽能電池板分別連接了二極管，當
不產生電能時被二級管旁路，要供電MAX762升壓變換器lCl。762是MAX761（1 2V輸出）系列的15V輸出型，在這里用于將6V提升到1 5V。C1和C2是去藕電容，抑制開關型穩壓電源lC產生的高低頻雜散干擾成分。采用肖特基二極管D3，能量以磁場的形式存貯在電感L1中。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
用內部的開關信號將IC1的腳7開路過，所貯存的能量就轉換為該電路的1 5V輸出。MAX762腳8的V+（sense）輸入用去保持輸出電壓在15V。C4和C5濾波使輸出電壓的紋波盡小。發光二極管D4和按鈕開關S1讓你去檢查是否有15V輸出電壓oD5和D6將1 5.V電壓降到大約13.6V，這是密封鉛酸電池通常標定的涓流充電電壓。這和IC最大的內部限定的120mA輸出電流很好的相配合。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電感L1的大小不很嚴格，22 μ H或47 μ H都能很好工作。線圈的標定電流不小于1 A。轉換頻率大約為300kHz。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
