轉：新型高性能鋰電池充電器的設計方案分享
前言 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
Li+鋰電池因具有體積小、重量輕與能量密度高等優勢，
在GSM/CDMA和數碼相機、攝像機及PDA等高端便攜式產品中被廣泛應用.
都
在內建立一個高性能的鋰離子電池充電器, 以保證Li+電池在使用中避免過充電、過放電等損害現象的發生，從而,隨之帶來的是要求鋰電池充電器具有嚴格與完善的保護電路,才能真正實現各項安全保護特性。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

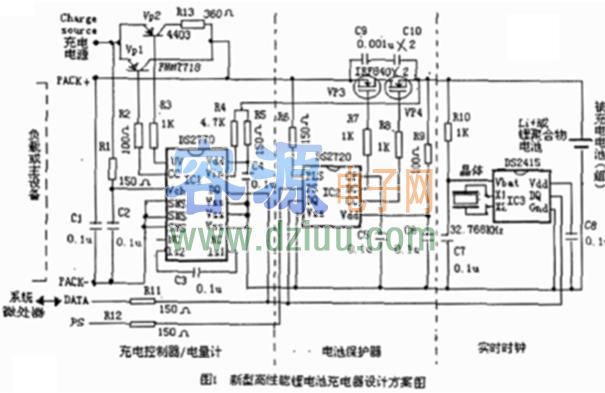

為此,應用新型的DS2770和DS2720芯片可以設計一個具有充電控制、電源控制、電量計數、電池保護、計時和對電池組能識別等功能的高性能鋰電池充電器組合方案.見圖1
.從而用它可替代目前市場上的現有的鋰電池保護／充電控制電路---充電器。下面就該高性能鋰電池充電器組合設計的功能與特點作一說明. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
1 充電組合電路---充電器的組成 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
1.1 見圖1.整個組合電路分別有DS2770是充電控制器／電量計、DS2720電池保護器、DS2415實時時鐘(RTC)三個芯片組成. 均公用一個地(Vss或Gnd)、電源(Vdd)和通信線(DQ或DATA)。而
的電容(從C1到C10)和電阻(從R1到R12)的作用是對干擾信號濾波及對ESD的保護. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
該充電器的負載(即主設備)是通過PACK+和PACK-引腳獲得電源，而充電器與主系統的數據通信是通過標準的l-Wire接口(標為 DATA )進行. DS2720芯片的的PS引腳和主系統的開／關控制相連接, 且作充電器的使能輸入(低電平有效). 圖1中引腳Charge·source可連接到充電電源, 而充電電流能
電池額定的充電條件加以限制,其充電電壓最高至15V. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
整個充電器在工作模式下消耗不足100μA的典型電流，而處于靜止
(即鋰電池不處于充電狀)時典型消耗電流不到20μA。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
1.2 對DS2770芯片功能與特點作一介紹 容－源－電－子－網－為你提供技術支持
