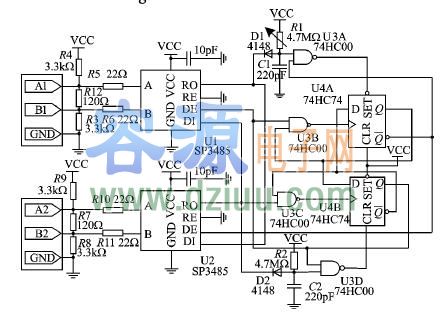

RS485是一種半雙工通信標準，控制好總線的收發。當RS485輸入開路，已經終端匹配且沒有驅動的下，U1和U2將使其接收端輸出（RO）為高電平。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在差分輸入端A1和B1處，有輸入的字節數據時，則在U1的RO端將產生一個電壓躍變，由觸發器74HC74及與非門74HC00組成的機在RO的下降沿鎖定為ON。機將U2的驅動器使能引腳（DE）拉為高電平，使輸入數據字節從U2以RS485電平轉發出去。
