給手機充電器增加直流電源輸入接口
給手機充電器
直流電源輸入接口 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在邊遠牧區和長時間駕駛汽車的時候使用手機，經常因無法充電導致手機關機，不能與外界聯絡。若能將手機充電器改制為在有直流供電的條件下使用，如可通過汽車電源、太陽能、風力發電機的蓄電池為其充電。則使用起來會很方便。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
具體改裝方法如下：首先將可
的壞手機旅行充電器或萬能充電器外殼打開。將內部開關電源電路的元件去掉不用（保留整流和濾波電路）。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

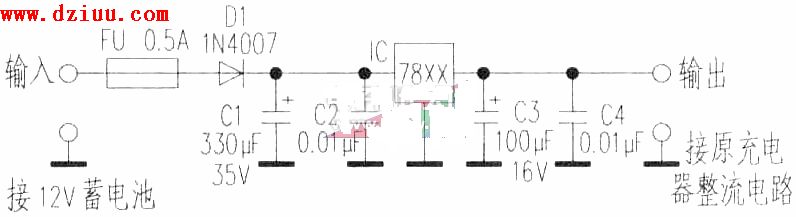

然后將附圖穩壓電路的輸出端接到原機整流二極管輸入端
。通常手機充電器開關電源的電壓因手機型號不同各有差異。可通過選擇穩壓值與其
的穩壓集成電路來獲得合適的電壓。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
穩壓值與
有出入，可在穩壓集成電路的輸出端或接地端串接二極管。以得到合適的電壓。比如萬能充電器的開關電源輸出電壓約為8.5V，可采用7809型穩壓集成電路，這樣減去原機整流二極管的壓降，輸出電壓與原機電壓差不多。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
改裝元件不多，整個電路可裝入原充電器殼體內，再引出導線與蓄電池接上使用。
