描述 該電路將提供一個指示,只要輸入電壓從兩個定義的限制,V1和V2不同 。限制可調電路觸發可調的“窗口” 。
注意:

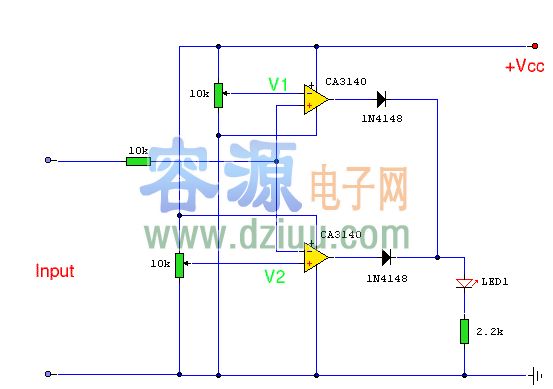

此電路將提供的指示,只要輸入電壓從兩個定義的限制,V1和V2不同。供電電壓,VCC 高于最高輸入電壓至少2伏。這里是一個應用程序來監視12V汽車電池。V1可設置為14V和V2到11V,從而過度充電或弱電池指示 。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
高于最高輸入電壓至少2伏。這里是一個應用程序來監視12V汽車電池。V1可設置為14V和V2到11V,從而過度充電或弱電池指示 。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
請注意,只有7和4引腳(電源),6腳(輸出)和引腳2和3(反相和非反相輸入) 。 其他引腳沒有連接。如下
其他引腳沒有連接。如下 為CA3140的引出線 。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
為CA3140的引出線 。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

這里使用的運算放大器,MOSFET的CA3140。 被用來優勢,
被用來優勢, 他們有非常小的輸出失調電壓和開關向下接近0伏。
他們有非常小的輸出失調電壓和開關向下接近0伏。
 其他的運算放大器,如LF351或CA741,然后將
其他的運算放大器,如LF351或CA741,然后將 有一個抵消的空控制。這僅僅是一個10K的預置,雨刮器連接到負電源軌運算放大器的引腳4的引腳1和5
有一個抵消的空控制。這僅僅是一個10K的預置,雨刮器連接到負電源軌運算放大器的引腳4的引腳1和5 的聯系。隨著這條賽道,無論是運算放大器將光的LED
的聯系。隨著這條賽道,無論是運算放大器將光的LED 輸入電壓超出限制,兩個1N4148二極管組成的輸出“和”門。   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
輸入電壓超出限制,兩個1N4148二極管組成的輸出“和”門。   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
要監視的輸入電壓是美聯儲通過一系列10K的電阻兩個運算放大器的輸入。 輸入電壓大于V1的設置的限制,那么CA3140將其輸出擺動幾乎在整個電源電壓和燈的LED。同樣,
輸入電壓大于V1的設置的限制,那么CA3140將其輸出擺動幾乎在整個電源電壓和燈的LED。同樣, 輸入電壓小于V2的定義的限制,那么
輸入電壓小于V2的定義的限制,那么 運算放大器將擺動走向的Vcc和光的LED。   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
運算放大器將擺動走向的Vcc和光的LED。   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
