led數碼管的結構及檢測方法
時間:2011-06-10 20:23:49來源:原創 作者:admin 點擊:次
無
led數碼管的結構及檢測方法《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LED數碼管是由發光二極管構成的,亦稱半導體數碼管. 將條狀發光二極管
共陰極(負極)或共陽極(正極)的方法連接,組成"8"字,再把發光二極管另一電極作筆段電極,就構成了LED數碼管.若按規定使某些筆段上的發光二極管就能顯示從0～9的…系列數字。同熒光數碼管、輝光數碼管(NRT)相比它具有：體積小、功耗低、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL,CMOS電路兼容等的數顯器件。
共陰極(負極)或共陽極(正極)的方法連接,組成"8"字,再把發光二極管另一電極作筆段電極,就構成了LED數碼管.若按規定使某些筆段上的發光二極管就能顯示從0～9的…系列數字。同熒光數碼管、輝光數碼管(NRT)相比它具有：體積小、功耗低、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL,CMOS電路兼容等的數顯器件。
《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LED數碼管的外形及內部結構如圖1
。圖1(b)屬于共陽極結構，圖1(c)采用共陰極結構。+、一分別表示公共陽極和公共陰極。a～g是7個筆段電極，DP為小數點。另有一種字高為7．6mm的超小型LED數碼管，管腳從左右兩排引出，小數點則是獨立的。2．L印數碼管的性能檢測
《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業余條件下
干電池進一步檢測。如圖2。以共陰極數碼管為例介紹檢測方法。;將3;V干電池負極引出線固定接觸在LED數碼管的公共陰極上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時，那～筆畫就應顯示出來。用這種簡單的方法就可檢測出數碼管是否有斷筆(某筆畫不能顯示)，連筆(某些筆畫連在一起)，并且可
比較出不同的筆畫發光的強弱性能。若檢測共陽極數碼管，只需將電池正負極引出線對調一下，方法同上。
;LED數碼管每筆畫工作電流I在5～10;mA
，若電流過大會損壞數碼管，
加限流電阻，其阻值可按下式汁算：;其中Uo為加在LED兩端電壓，U為LED數碼管每筆畫壓降(約2;v)。
;
數字萬用表的hFE插口
方便地檢查LED數碼管的發光
。選擇NPN檔時，C孔帶正電，E孔<帶負電。例如檢測LTS547R型共剛極LED數碼管時，從E孔插入一根單股細導線，導線引出端接一極(第③腳與第⑧腳在內部連通，可任選一個
-)；再從c孔引出一根導線依次接觸各筆段。若按圖3電路，將第④、⑤、①、⑥、⑦腳短路后再與c孔引出線接通，則顯示數宇‘2”。把a～g段
接c引線，就顯示令亮筆段，構成數字“8”。
數字萬用表的hFE插口方便地檢查LED數碼管的發光。選擇NPN檔時，C孔帶正電，E孔<帶負電。例如檢測LTS547R型共剛極LED數碼管時，從E孔插入一根單股細導線，導線引出端接一極(第③腳與第⑧腳在內部連通，可任選一個-)；再從c孔引出一根導線依次接觸各筆段。若按圖3電路，將第④、⑤、①、⑥、⑦腳短路后再與c孔引出線接通，則顯示數宇‘2”。把a～g段接c引線，就顯示令亮筆段，構成數字“8”。;
(1)檢測時若發光暗淡，說明器件已老化，發光效率太低。
顯示的筆段殘缺不全，說明數碼管已局部損壞。
;(2)對丁型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的hFE檔可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳：⑧檢測全亮筆段。預先可假定某個電極為公共極，然后根據筆段發光或不發光加以驗證。當筆段電極接反或公共極判斷錯誤時，該筆段就不能發光。
LED數碼管的性能特點、簡易檢測及使用注意事項
1．性能特點
LED數碼管的主要特點如下：
(1)能在低電壓、小電流條件下驅動發光，能與CMOS、ITL電路兼容。
(2)發光響應時間極短(<0．1µs)，高頻特性好，單色性好，亮度高。
(3)體積小，重量輕，抗沖擊性能好。
(4)壽命長，使用壽命在10萬小時
，甚至可達100萬小時。成本低。
它被廣泛用作數字儀器儀表、數控裝置、計算機的數顯器件。容－源－電－子－網－為你提供技術支持
LED數碼管的主要特點如下：
(1)能在低電壓、小電流條件下驅動發光，能與CMOS、ITL電路兼容。
(2)發光響應時間極短(<0．1µs)，高頻特性好，單色性好，亮度高。
(3)體積小，重量輕，抗沖擊性能好。
(4)壽命長，使用壽命在10萬小時
，甚至可達100萬小時。成本低。它被廣泛用作數字儀器儀表、數控裝置、計算機的數顯器件。容－源－電－子－網－為你提供技術支持
本文地址：http://m.flswjt.cn/dz/21/2011610202510.shtml
本文標簽:
.
頂一下
0%
返回首頁
0
0%
------分隔線----------------------------
-
VK1640電磁爐/冰箱LED 高壓驅動，數碼管LED顯示屏驅動
VK1640是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SOP28的封裝形式。
關鍵詞： 所屬欄目：元器件知識 -

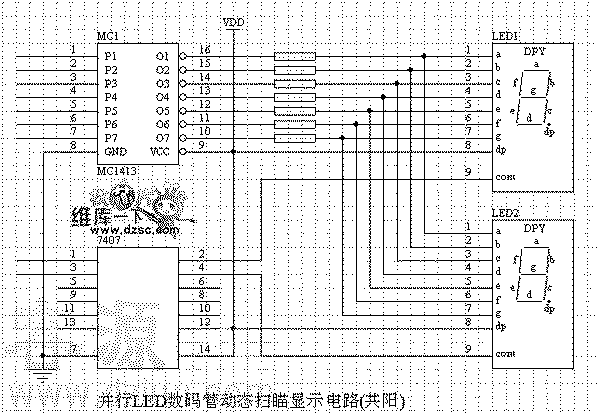

并行LED數碼管動態顯示電路圖（共陽）
