介紹一款物美價廉的高保真電子管功放,電路結構簡單。受幾款示波器電路的啟發試制了本機,效果非凡,只要連線無誤 得到滿意的效果。
得到滿意的效果。 延伸高頻響應,本電路采用了兩電壓放大,可輸出2x26W的不失真功率,相當于晶體管100W的功率輸出,用CD或DVD做音源低音豐滿彈性十足,高音纖細明亮,尤其對女聲的表現更是勝出石機。
延伸高頻響應,本電路采用了兩電壓放大,可輸出2x26W的不失真功率,相當于晶體管100W的功率輸出,用CD或DVD做音源低音豐滿彈性十足,高音纖細明亮,尤其對女聲的表現更是勝出石機。
  前級用6N1擔任,接成共陰電路,電流。取得比較大(56mA),這樣可保證輸入信號從100mV~2V范圍內不失真地傳輸, 具有較大的動態范圍。并聯在柵極中560kQ的電阻,是
具有較大的動態范圍。并聯在柵極中560kQ的電阻,是 消除音量電位器旋動時產生的噪音,也可不用。
消除音量電位器旋動時產生的噪音,也可不用。
  推動級用6N8P擔任,接成長尾倒相電路。本電路采用了晶體管恒流電路,與前級直接耦合,并自動跟蹤前級工作點, 保證這一級有40V的電壓擺幅,其電流取7mA,以便有效地推動功放工作。恒流源中發光二極管動態電阻要小于2.50,以確保電流恒定。
保證這一級有40V的電壓擺幅,其電流取7mA,以便有效地推動功放工作。恒流源中發光二極管動態電阻要小于2.50,以確保電流恒定。
  功放級是 的6P3P推挽電路,建議大家在有條件時試一試FU7,它可是黃銅的價金子的質。
的6P3P推挽電路,建議大家在有條件時試一試FU7,它可是黃銅的價金子的質。

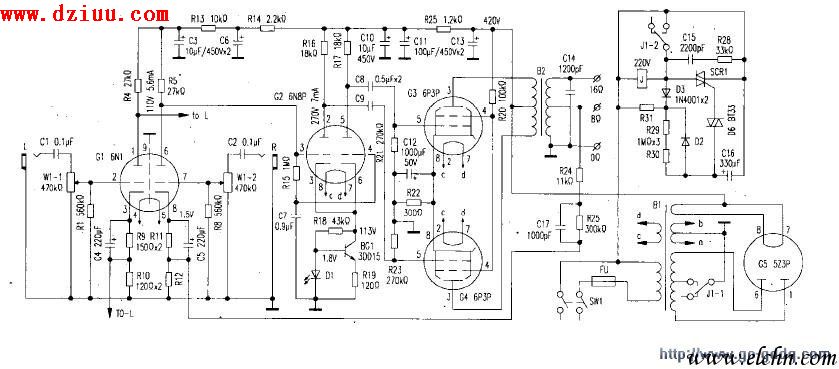

  電源整流可以用1N5408,感覺跟523P沒有多大區別,用523P整流時延時電路可以不用,電源變壓器選300VA,次級電壓350Vo元件選擇:R35、R22用10W的線繞電阻,其余小功率電阻用1/4W的金屬膜電阻,中功率用國產的2W大紅袍,輸出牛最好買25W~30W成品,以保證平直的帶寬,本人的牛是自制的,要用優質硅鋼片,耦合電容用油浸紙介電容,其他無特殊要求,走線應盡量短,有條件者把元件焊在印刷板上,底板最好用鋁材料,以減小磁干擾,其他細節電路圖有標注。《版權聲明:本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
