基于M62253AGP的鋰離子電池充電電路    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

鋰離子充電電池有著許多優勢,在日常生活中使用中扮演著重要角色,其的電壓為3.7V,單位重量能量密度是鎳氫充電電池的三倍多,是鉛蓄電池的五倍多,并且沒有記憶效應。
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

     減少鋰離子充電電池的惡化,
減少鋰離子充電電池的惡化, 充放電的次數,
充放電的次數, 正確地進行充電。應該用恒壓恒流電路進行充電。實用的充電電路還應對充電時間進行測控,在超時充電的場合判定為錯誤,然后終止充電。
正確地進行充電。應該用恒壓恒流電路進行充電。實用的充電電路還應對充電時間進行測控,在超時充電的場合判定為錯誤,然后終止充電。
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

    鋰離子充電電池的標稱電壓為3.7v.充滿電時最高電壓為4.2v±50mv。 ,當電池電壓降至3v左右時。可以認為電池所存貯的能量已基本用盡。手機大多數都以3.2v
,當電池電壓降至3v左右時。可以認為電池所存貯的能量已基本用盡。手機大多數都以3.2v 能量耗盡的判斷標準。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
能量耗盡的判斷標準。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

    當電池的容量為Q[Ah]時,取表示電流值的C等于Q。
    充電流程圖如圖1 (略)。電池的電壓不到3v時用0.1C的電流開始充電。達到3v時則用0.7C~1C的電流充電。
(略)。電池的電壓不到3v時用0.1C的電流開始充電。達到3v時則用0.7C~1C的電流充電。
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

    當電池兩端的電壓達到4.2v時改為恒壓充電,當充電電流低于0.1C時終止充電。 對充電時間進行監測。當充電時間超過了指定的時間時視為充電錯誤,終止充電。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
對充電時間進行監測。當充電時間超過了指定的時間時視為充電錯誤,終止充電。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

    圖2是控制系統的方框圖(略)。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

    電池能量余量檢測是用放電電流為0.2c時電池的端電壓來判斷的。隨電池的溫度不同會有 差異。若溫度在0℃以下時端電壓為3.2v即認為能量已基本耗盡。溫度為20℃時端電壓為3.75V時殘余的能最約為50%。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
差異。若溫度在0℃以下時端電壓為3.2v即認為能量已基本耗盡。溫度為20℃時端電壓為3.75V時殘余的能最約為50%。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

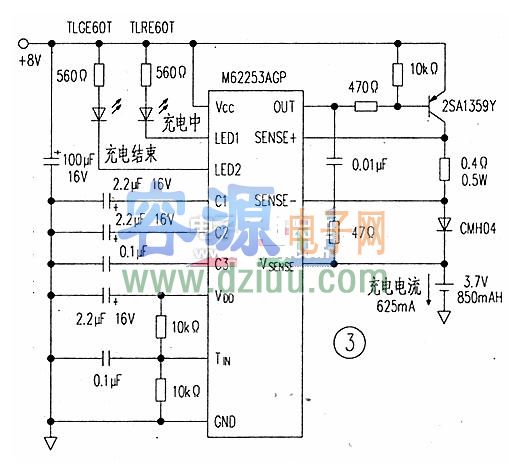

    集成電路具有很強的控制功能。這里以M62253AGP為例介紹鋰離子電池的充電電路(圖3)。
    用接在SENSE+和SENSE- 的電阻的阻值容-源-電-子-網-為你提供技術支持
的電阻的阻值容-源-電-子-網-為你提供技術支持
