本文用一個臺燈調光實例說明介紹一下雙向可控硅的調光電路,先說明一下電路的工作原理,鍵控式調光燈利用兩個輕觸式按鍵調光,當按下其中一個按鍵時,光線就會由強變弱,如是按下別一個按鍵時,光線就會由弱變強。從而達到調光的目的。
雙向可控硅調光電路原理介紹:

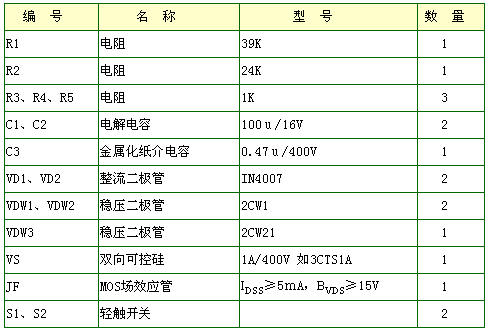

如圖所示,VD1、VD2、C2、C3組成電容降壓式直流電源,由MOS場效應管、C1等組成雙向可控硅VS的觸發電路。DW為保護二極管,防止場效應管柵極擊穿。當按下S1時,由R1向C1充電,使柵極電壓上升,雙向可控硅的觸發電流上升,導通角變大,光線增加,當按下S2時,C1沿R2放電,柵極電壓下降,雙向可控硅的導通角變小,光線變暗。當S1、S2都放開時,由于MOS場效應管的柵源電阻很大,C1兩端的電壓將基本不變,所以可控硅的導通角也將不變,光線穩定下來。場效應管JF的IDSS≥5mA,BVDS≥15V,可控硅VS選用1A/400V即可,如3CTS1A等。其它元件無特殊要求,具體數值已標在圖中。電阻R1、R2的數值決定了電容C1的充放電時間。在制作時,若光線變化太快時,應適當增大R1、R2的數值,反之應減小。電路實用性非常大,在制作調試時,要耐心調試,一定會達到最佳效果。下面是元器件參數表:
