　　Boost電路定義
　　Boost升壓電路的英文名稱為“theboostconverter”，或者叫“step-upconverter”，是一種開關直流升壓電路，它能夠?qū)⒅绷麟娮優榱硪还潭妷夯蚩烧{(diào)電壓的直流電，也稱為直流—直流變換器（DC/DCConverter）。
　　直流—直流變換器通過對電力電子器件的通斷控制，將直流電壓斷續地加到負載上，通過改變占空比改變輸出電壓平均值。

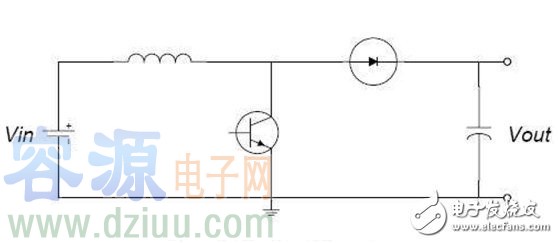

　　假定那個開關（三極管或者mos管）已經斷開了很長時間，所有的元件都處于理想狀態，那么電容電壓等于輸入電壓。
　　開關管Q也為PWM控制方式，但最大占空比Dy必須限制，不允許Dy=1的狀態下工作。電感Lf在輸入側，成為升壓電感。
　　Boost電路結構

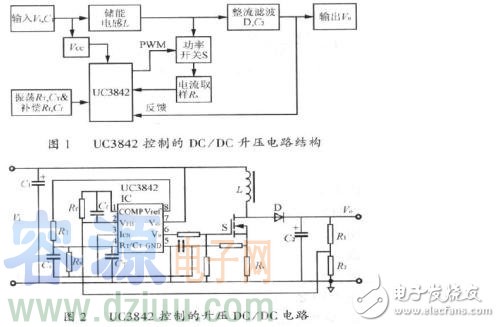

　　下面以uc3842的Boost電路為例介紹Boost電路的結構。

　　圖中輸入電壓Vi=16~20V，既供給芯片，又供給升壓變換。
　　開關管以UC3842設定的頻率周期開閉，使電感L儲存能量并釋放能量。
　　當開關管導通時，電感以Vi/L的速度充電，把能量儲存在L中。當開關截止時，L產生反向感應電壓，通過二極管D把儲存的電能以（Vo-Vi）/L的速度釋放到輸出電容器C2中。輸出電壓由傳遞的能量多少來控制，而傳遞能量的多少通過電感電流的峰值來控制。
　　整個穩壓過程由二個閉環來控制，即：
　　閉環1輸出電壓通過取樣后反饋給誤差放大器，用于同放大器內部的2.5V基準電壓比較后產生誤差電壓，誤差放大器控制由于負載變化造成的輸出電壓的變化。
　　閉環2Rs為開關管源極到公共端間的電流檢測電阻，開關管導通期間流經電感L的電流在Rs上產生的電壓送至PwM比較器同相輸入端，與誤差電壓進行比較后控制調制脈沖的脈寬，從而保持穩定的輸出電壓。誤差信號實際控制著峰值電感電流。
　　Boost電路的工作原理

　　Boost電路的工作原理分為充電和放電兩個部分來說明。
　　充電過程

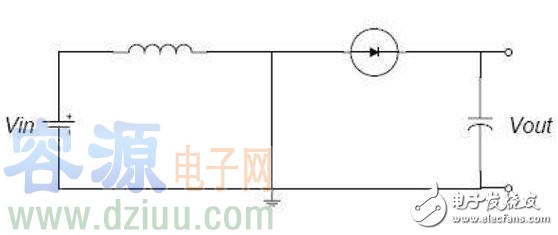

　　在充電過程中，開關閉合（三極管導通），等效電路圖入下圖所示，開關（三極管）處用導線代替。
　　這時，輸入電壓流過電感。二極管防止電容對地放電。
　　由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。
　　隨著電感電流增加，電感里儲存了一些能量。
　　放電過程

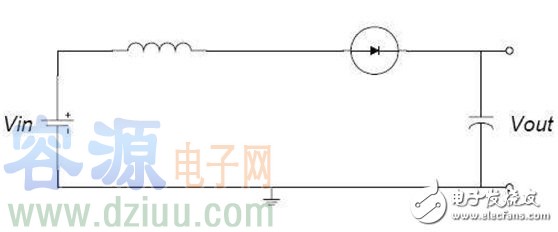

　　如圖，這是當開關斷開（三極管截止）時的等效電路。
　　當開關斷開（三極管截止）時，由于電感的電流保持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電完畢時的值變?yōu)?。
　　而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了。升壓完畢。
　　說起來升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。
　　如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流。
　　如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。
　　Boost電路參數設計
　　對于Boost電路，電感電流連續模式與電感電流非連續模式有很大的不同，非連續模式輸出電壓與輸入電壓，電感，負載電阻，占空比還有開關頻率都有關系。而連續模式輸出電壓的大小只取決于輸入電壓和占空比。

　　輸出濾波電容的選擇
　　在開關電源中，輸出電容的作用是存儲能量，維持一個恒定的電壓。
　　Boost電路的電容選擇主要是控制輸出的紋波在指標規定的范圍內。
　　對于Boost電路，電容的阻抗和輸出電流決定了輸出電壓紋波的大小。
　　電容的阻抗由三部分組成，即等效串聯電感（ESL），等效串聯電阻（ESR）和電容值（C）。
　　在電感電流連續模式中，電容的大小取決于輸出電流、開關頻率和期望的輸出紋波。
　　在MOSFET開通時，輸出濾波電容提供整個負載電流。
　　電感
　　在開關電源中，電感的作用是存儲能量。
　　電感的作用是維持一個恒定的電流，或者說，是限制電感中電流的變化。
　　在Boost電路中，選擇合適電感量通常用來限制流過它的紋波電流。
　　電感的紋波電流正比于輸入電壓和MOSFET開通時間，反比于電感量。電感量的大小決定了連續模式和非連續模式的工作點。
　　除了電感的感量外，選擇電感還應注意它最大直流或者峰值電流，和最大的工作頻率。
　　電感電流超過了其額定電流或者工作頻率超過了其最大工作頻率，都會導致電感飽和及過熱。
　　MOSFET
　　在小功率的DC/DC變化中，PowerMOSFET是最常用的功率開關。MOSFET的成本比較低，工作頻率比較高。
　　設計中選取MOSFET主要考慮到它的導通損耗和開關損耗。容源電子網m.flswjt.cn
　　要求MOSFET要有足夠低的導通電阻RDS（ON）和比較低的柵極電荷Qg。
　　Boost電路的應用領域

　　MAX1771

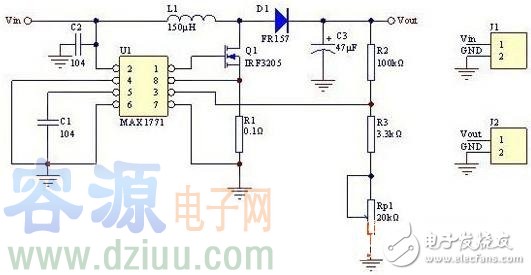

　　MAX1771是美信公司的電源管理芯片，可以做為升壓電路使用，電路結構為Boost電路，如下圖2.1所示。當電壓輸入電壓的范圍是5-12V，輸出根據的調節范圍是24-36V。引腳1輸出PWM來控制場效應管IRF3205的導通與截止。引腳3是電壓反饋端，內置1.25V的穩壓源。當輸入到3腳的電壓高于或低于1.25V時，芯片會自動調節PWM占空比的減小或增大，以得到穩定的輸出。

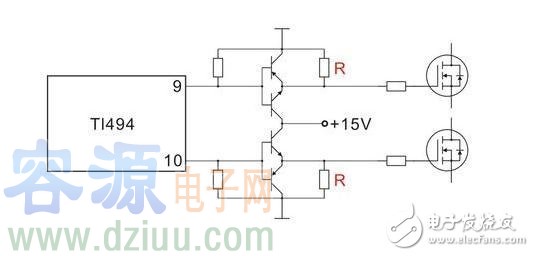

　　TL494

　　TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。

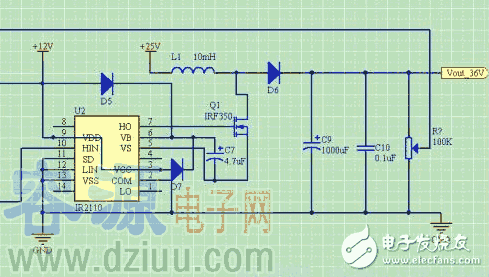

　　IR2110
　　IR2110是美國國際整流器公司利用自身獨有的高壓集成電路及無門鎖CMOS技術，于1990年前后開發并投放市場的大功率MOSFET和IGBT專用柵極驅動集成電路，已在電源變換、馬達調速等功率驅動領域中獲得了廣泛的應用。

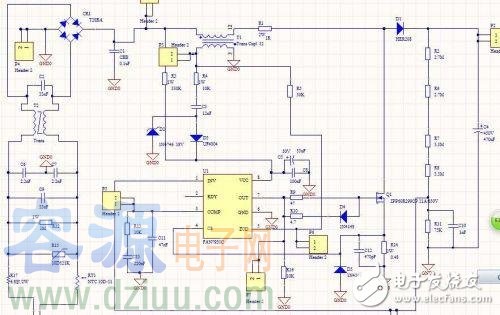

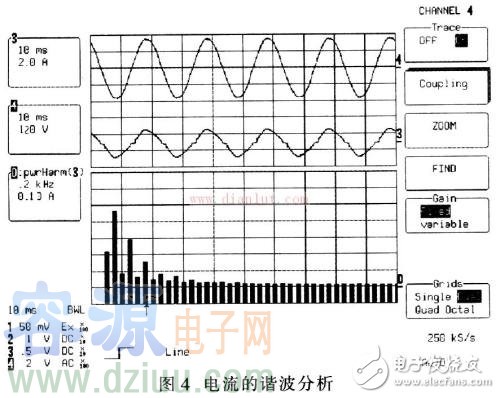

　　FAN7930C

　　FAN7930C是一款有源功率因數校正（PFC）控制器，采用8腳SOP封裝。用于在臨界導通模式（CRM）下運行的升壓PFC應用。

容－源－電－子－網－為你提供技術支持
