1V升壓到3V的芯片，1V升壓3.3V電路圖
PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V，3.3V， 5.
1V升壓到3V和1V升壓3.3V的升壓芯片？
PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V，3.3V， 5.0V 的固定輸出電壓.

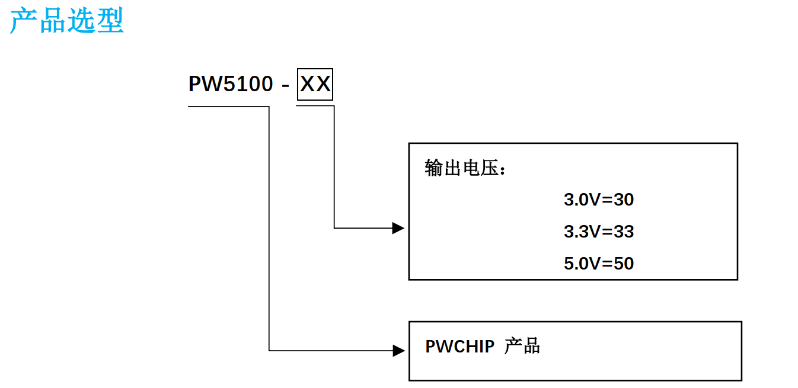

PW5100的效率可達： 95％，超低啟動電壓： 0.7V，具有寬輸入電壓范圍： 0.7V～ 5.0V，輸出電壓可選： 3.0V，3.3V, 5.0V

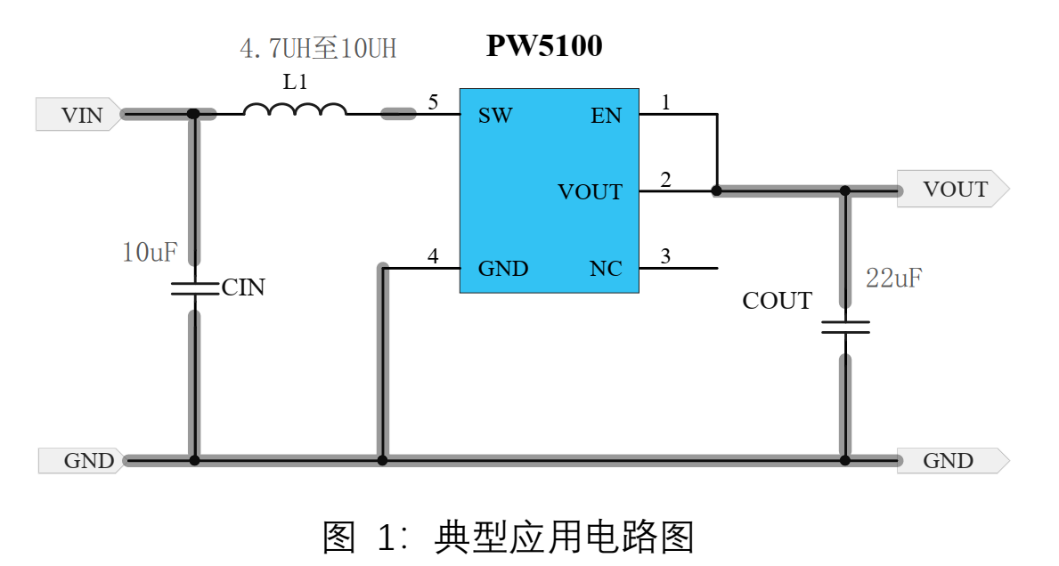

1V升壓3V和1V升壓到3.3V的電路圖：
PW5100 僅需要三個外圍元件，就可將低輸入電壓升壓到所需的工作電壓。系統的工作頻率高達 1.2MHz。

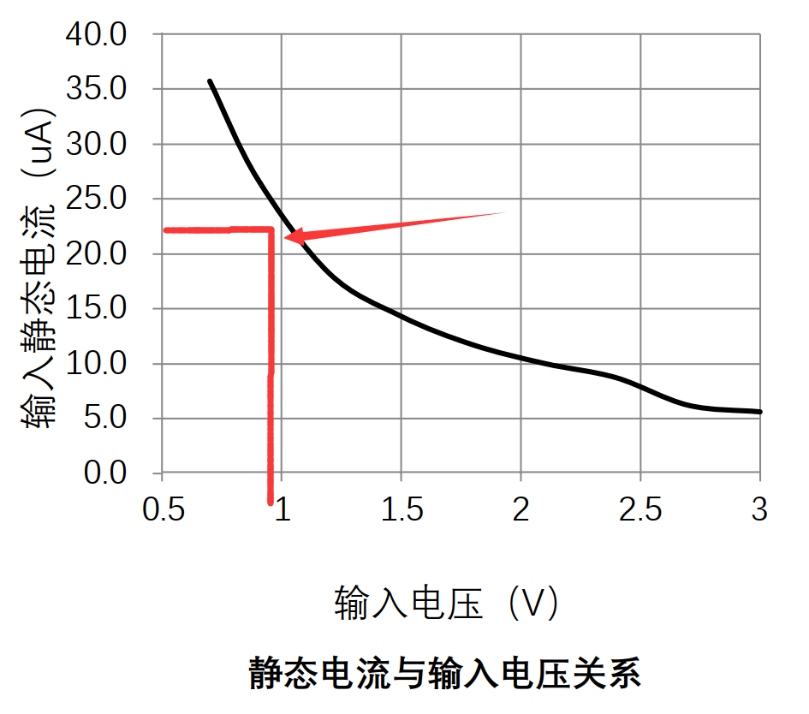

1V升壓3V和1V升壓到3.3V的芯片功耗：
從芯片的輸入電源和輸入靜態電流的表格可以看到，1V時的靜態功耗是20uA多，隨著輸入電壓變大，靜態功耗會變小。
非常感謝用戶kuakewei 的投稿！
