鋰離子電池在如今是廣泛應用存在我們生活中的方方面面的電子產品中。如，電子玩具，美容儀，醫療產品，智能手表，手機，筆記本，電動汽車等等非常多。
鋰電池3.7V升壓到5V，3.7V轉5V穩壓輸出的電子產品電路設計，由于鋰電池的供電范圍是3V-4.2V之間，無法持續提高恒定的電壓輸出，給到后級電路供電，保障穩定性。

3.7V升壓5V的電源管理電路方式有七種：
1，升壓類型，小電流250MA類型
2，升壓類型，低功耗8uA，600MA類型
3，升壓類型，升壓可達12V，1.2A類型
4，升壓類型，升壓可達24V，1.2A類型
5，升壓類型，輸出5V2.4A類型
6，升壓類型，輸出5V3A類型
7，鋰電池充電管理IC
8，鋰電池穩壓LDO和DC-DC降壓芯片

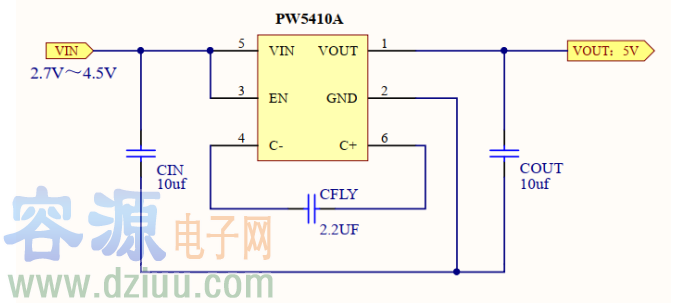

PW5410A 是一顆低噪聲，恒頻 1.2MHZ 的開關電容電壓倍增器。 PW5410A 的輸入電壓范圍2.7V-5V，輸出電壓 5V 固定電壓，輸出電流高達 250MA。外圍元件僅需要三個貼片電容即可組成一個升壓電路系統.

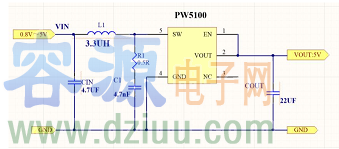

PW5100 是一款高效率、7uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.

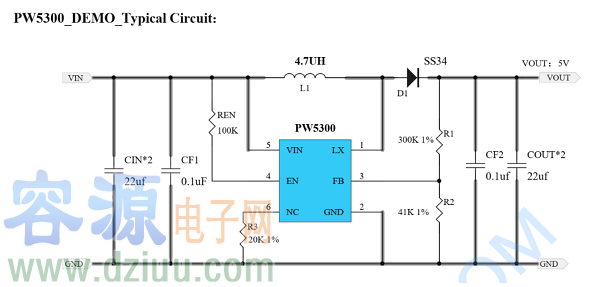

3，PW5300是電流模式升壓DC-DC轉換器。其內置0.2Ω功率MOSFET的PWM電路使該穩壓器具有效率高的功率效率。內部補償網絡還可以程度地減少了6個外部元件的數量。誤差放大器的同相輸入連接到0.6V精密基準電壓，內部軟啟動功能可以減低浪涌電流，
PW5300采用SOT23-6L封裝，為應用提供節省空間的PCB。

特點：
可調輸出MAX達12V
內部固定PWM頻率： 1.0MHz
內部0.2Ω， 2.5安， 16V功率MOSFET
關斷電流： 0.1μA
過溫保護，過壓保護
可調過電流保護： 0.5A〜2.5A（Vin端）

4，PW5328B是一款恒定頻率， 6引腳SOT23電流模式升壓轉換器，適用于小型，低功耗應用。PW5328B的開關頻率為1.2MHz，允許使用高度小于2mm的小型低成本電容器和電感器。內部軟啟動可減小浪涌電流并延長電池壽命。 PW5328B具有在輕負載時自動切換到脈沖頻率調制模式的功能。 PW5328B包括欠壓鎖定，電流限制和熱過載保護，以防止在輸出過載情況下?lián)p壞。 PW5328B采用6引腳小型SOT-23封裝。

特點：

效率可達97%
2V至24V輸入電壓
1.2MHz固定開關頻率
內部4安開關電流限制
可調輸出電壓
內部補償
自動脈沖頻率調制
輕載模式
采用SOT23-6封裝

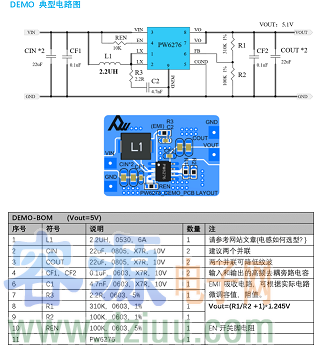

5，PW6276 是一顆高效同步升壓轉換芯片，鋰電池輸入升壓輸出可達 5V2.4A。內部集成低阻抗功率 MOS。具有短路保護功能內部集成軟啟動電路，無需外部補償電容，外部反饋網絡。PW6276 采用 SOP8-EP 封裝配合較少的外圍原件使其非常適用于便攜式產品。
特點
⚫ 工作頻率 500KHz
⚫ 內部集成同步整流 MOS，無需外部整流二極管
⚫ 外部反饋網絡，輸出電壓可調節
⚫ 恒流短路保護模式
⚫ 電流模式，響應速度快
⚫ 內部過流保護功能

6，PW5303 是具有 PWM/ PSM 控制的電流模式升壓DC/DC 轉換器。它的 PWM 電路具有內置的 30mΩ 高端開關和 30mΩ 低端開關，使該穩壓器具有很高的功率效率。內部補償網絡還將外部元件的數量減少到僅 6 個。內部 0.6V 電壓連接到誤差放大器的同相輸入作為精密基準電壓。內置的軟啟動功能可以減少浪涌電流。具有 PWM/ PSM 控制的電流模式容－源－電－子－網－為你提供技術支持

非常感謝用戶kuakewei 的投稿！
