基于PW4052，2A鋰電池充電管理IC，具有恒壓/恒流充電模式

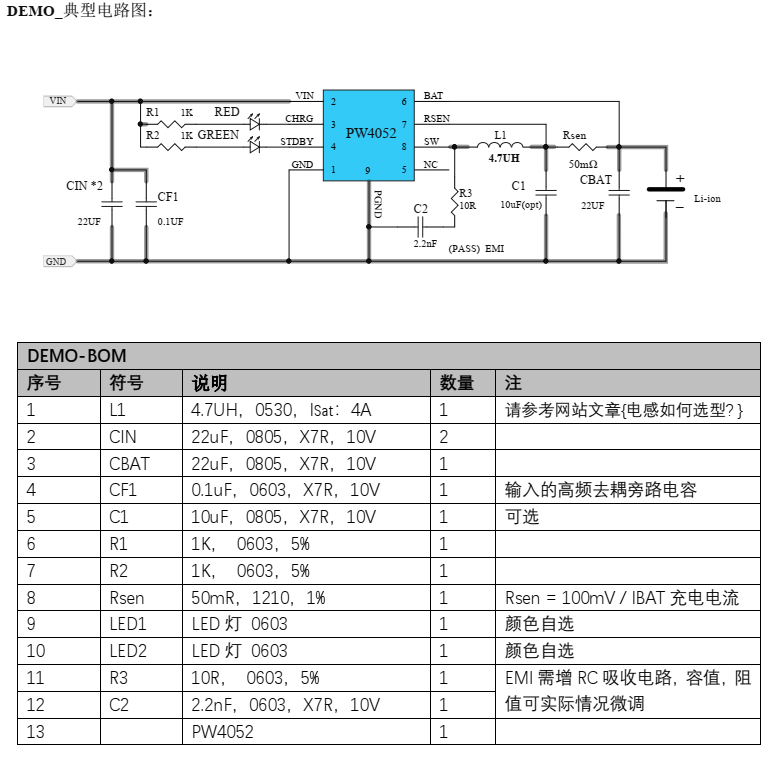

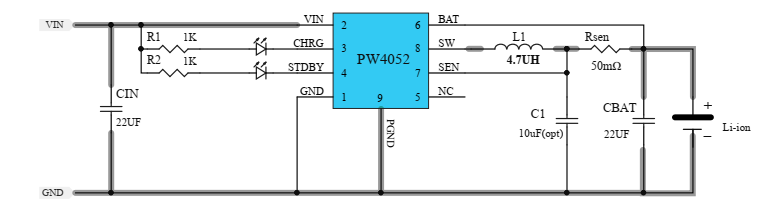

PW4052 是一顆適用于單節鋰電池的、具有恒壓/恒流充電模式的充電管理 IC。該芯片采用開關型的工作模式， 能夠為單節鋰電池提供快速、 高效且簡單的充電管理解決方案。
PW4052 采用三段式充電管理，當電池電壓低于 2.9V（Typ）時，采用涓流模式充電， 充電電流為滿充電流的 2/10（Typ） ；當電池電壓高于 2.9V（Typ）時，采用全電流充電， 充電電流由外部的 SENSE 電阻設定；當電池接近浮充電壓時， 采用恒壓充電，充電電流逐漸減小； 當充電電流減小至 2/10（Typ）電流時， 充電完成；如果電池電壓降低至再充電電壓 4.05V（Typ）時， PW4052 會再次重啟充電； 當去掉輸入電源時，芯片自動進入休眠模式， 電池的漏電電流降至 2uA（Typ） 。
PW4052 內置防倒灌功能，不需要額外的外部二極管； PW4052 還設計有欠壓保護、芯片過溫保護等保護功能； 該芯片提供 SOP8-EP 封裝。
非常感謝用戶kuakewei 的投稿！
本文地址：http://m.flswjt.cn/Components/16143043844229.shtml
本文標簽:
- 上一篇文章：PW4052,2A鋰電池充電管理芯片
- 下一篇文章：PW2606過壓保護IC,前端過電壓和過電流保護裝置
-
BMS電池管理系統的智能守護者：YSO110TR高精度全溫范圍
電壓有源晶振 YSO110TR的優勢在于其高精度和穩定性。10MHz的頻率下，其全溫范圍內總頻差僅為±30PPM，這意味著即使在嚴酷的環境條件下，晶振的頻率波動也非常小，保證了BMS系統的高精度控制和穩定性。無論是在高溫還是低溫環境中，YSO110TR都能保持可靠的性能，為電池管理系統提供持久穩定的時鐘信號
關鍵詞： 所屬欄目：電子基礎 -
PL7501C 雙節鋰電池充電管理芯片
關鍵詞： 所屬欄目：元器件知識 -
PL7501CL 雙節鋰電池充電管理芯片
關鍵詞： 所屬欄目：元器件知識 -
PL7152 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PL7022/B 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
JD6621 快速充電協議，USB-PD 3.0與PPS控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6601AA USB Type-A 快速充電協議控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6606C USB類型-C和PD充電控制器
關鍵詞： 所屬欄目：元器件知識 -
FP6601Q QC2.0/3.0快速充電芯片
關鍵詞： 所屬欄目：元器件知識 -
FP6606AC USB雙端口充電控制器
關鍵詞： 所屬欄目：元器件知識 -
PL513/PL515 單/雙口 USB 充電協議端口控制器
關鍵詞： 所屬欄目：元器件知識 -
YSX530GA高可靠性陶瓷晶體助力歐標充電樁性能提升
​隨著新能源車輛的普及，充電基礎設施的建設也日益發展。新能源充電樁行業中，穩定的頻率控制和精準的信號輸出對于充電設備的性能和可靠性至關重要。為滿足這一需求，XG1SI-111-13.56M陶瓷晶體YSX530GA，為歐標充電槍的穩定工作提供了可靠保障。
關鍵詞： 所屬欄目：元器件知識 -
M12266 Type-C輸入3-6節鋰電池同口充放電管理移動電源
深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0等主流快充協議、3-6多節鋰電池移動電源雙向100W快充IC-M12266，配合極簡的外圍電路，即可實現常見便攜電子設備的Type-C快充需求。
關鍵詞： 所屬欄目：電源電路 -
IU5207/IU5208 Type-C輸入升壓型2/3節鋰電池快充IC解
針對2/3節鋰電池供電的電子設備，最好的方式是采用通用Type-C接口充電，這樣就可以通用Type-C的充電器,便攜式移動電子設備出廠時搭配一根充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。深圳市永阜康科技有限公司推出針對2/3節鋰電池充電應用，大力推廣Type-C輸入升壓型2/3節鋰電池快充IC系列-IU5207/IU5208，芯片極具性價比，應用簡單。
關鍵詞： 所屬欄目：電源電路 -
TP4055 500mA 線性鋰離子電池充電器
描述
TP4055 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定
電流/恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4055 成為便攜式應用的理想選擇。TP4055 可以適合 USB 電源和適配器電源工作。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和
隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達
關鍵詞： 所屬欄目：集成塊資料 -
TP4054 線性鋰離子電池充電器
概述
TP4054 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其 SOT
封裝與較少的外部元件數目使得 TP4054 成為便攜式應用的理想選擇。TP4054 可以適合USB 電源和適配器電源工作。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和
隔離二極管。熱反饋可對充電電流進行調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值
關鍵詞： 所屬欄目：集成塊資料 -
鋰電池、鉛酸電池供電的戶外藍牙音箱如何選擇合適的升
深圳市永阜康科技有限公司一直致力音頻領域芯片的推廣，總結市場應用痛點，現推薦一套升壓+功放IC搭配應用組合，涵蓋20-60W單雙聲道的應用。升壓芯片、功放芯片系列管腳兼容，實現同一PCB，不同功率要求無縫切換，避免重復開發工作，縮短項目周期。
關鍵詞： 所屬欄目：音頻功放電路 -
M12229 雙節串聯鋰電池充放電管理的35W移動電源雙向快
現在市場上一般采用升降壓型充電管理芯片+快充協議芯片來實現，應用設計及外圍比較復雜。深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0快充協議升降壓型35W兩節鋰電充放電SOC芯片-M12229,輸入電壓3.3V-20V，最大充電電流5A，最大輸入/輸出功率35W，適用于雙節串聯大容量鋰電池的快速充電場合。
關鍵詞： 所屬欄目：電源電路 -
IU5302 充滿轉燈截止電壓可調的2A單節磷酸鐵鋰電池/鋰
現在市場上常見的充電芯片，恒壓充電電壓（俗稱轉燈電壓、充滿截止電壓等）一般是固定的。如鋰電池的充電管理芯片一般為4.2V，磷酸鐵鋰電池的充電芯片一般為3.6V，無法滿足各種不同類型電池的充電應用。深圳市永阜康科技有限公司總結充電管理芯片的應用痛點，大力推廣一款2A同步降壓型充電管理IC-IU5302，恒壓充電電壓可調（2V-5V）、可以滿足單節磷酸鐵鋰電池、鋰電池及其它類型電池的充電需求。
關鍵詞： 所屬欄目：電源電路 -

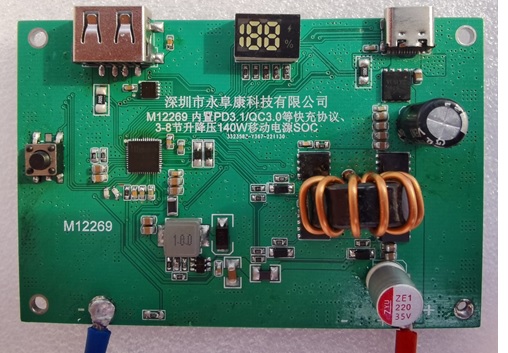

M12269 支持PD3.1等快充協議、140W升降壓3-8節多串鋰電
