干電池升壓5V，功耗比較低
PW5100干電池升壓5V芯片
輸出電容：
所以為了減小輸出的紋波，需要比較大的輸出電容值。但是輸出電容過大，就會使得系統的
反應時間過慢，
干電池升壓5V，功耗10uA
PW5100干電池升壓5V芯片
輸出電容：
所以為了減小輸出的紋波，需要比較大的輸出電容值。但是輸出電容過大，就會使得系統的
反應時間過慢，成本也會增加。所以建議使用一個 22uF 的電容，或者兩個 22uF 的電容并聯使用。如果需要更小的紋波，則需要更大的電容。如果負載較小（10mA 左右），則可以使用較小的電容。當考慮電容的 ESR 時，輸出紋波就會增加。
輸入電容
只要輸入電源穩定，即使沒有輸入濾波電容， DC-DC 電路也可以輸出低紋波、 低噪聲的電源電壓。但是當電源離 DC-DC 電路較遠，建議在 DC-DC 的輸入端就近加上 4.7uF 以上的濾波電容，可以減小輸出的噪聲。
PW5100是一款高效率、10uA低功耗、低紋波的同步升壓IC，

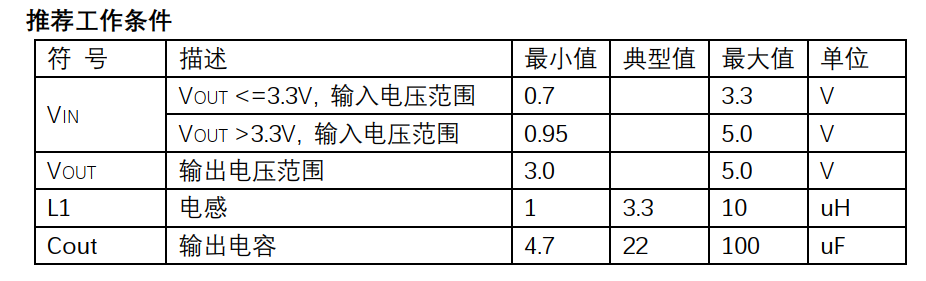

PW5100輸入電壓：0.7V-5V
PW5100輸出電壓：3V,3.3V,5V固定值，最大開關電路1.5A

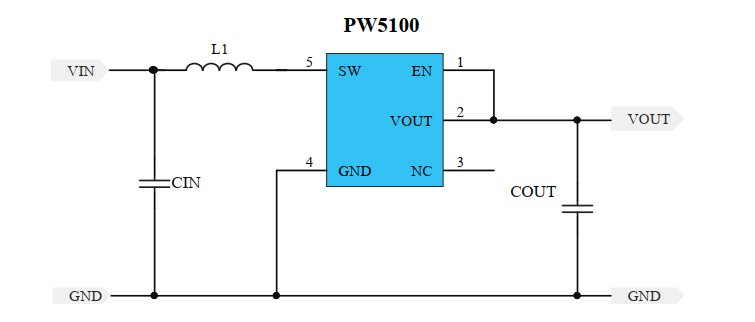

PW5100外圍簡潔，僅需要2個貼片電容，一個貼片電感（1uh-10uh）即可
非常感謝用戶kuakewei 的投稿！
